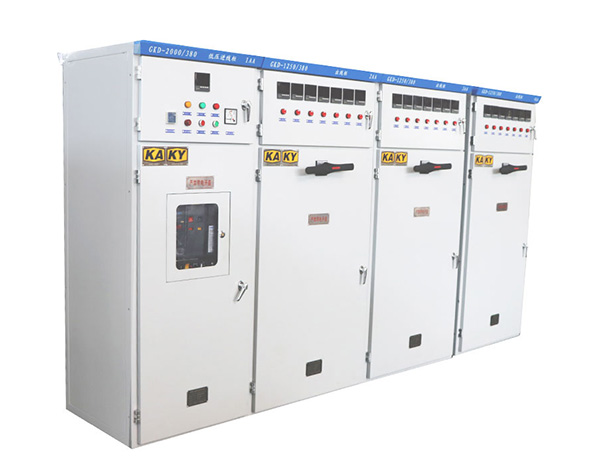

GKD矿用一般型低压开关柜

一、用途与适用范围

GKD型矿用一般型低压开关柜（以下简称开关柜）取得了矿用合格证和安标认证证书。适用于各种矿区、无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门。

开关柜适用于电厂、厂矿企业等电力用户的交流50Hz，额定工作电压660V，380V，额定工作电流至3200A及以下，作为动力、照明及配电设备的电能转换、配电控制之用。

引用执行的相关标准：

GB 3636.1-2010 爆炸性环境第1部分：设备通用要求

GB 3836.3-2010 爆炸性环境第3部分：由增安型“e”保护的设备

GB 14048.1-2012 低压开关设备和控制设备第1部分：总则

GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器

GB/T 4208—2008 外壳防护等级(IP代码)

GB/T12173-2008 矿用一般型电器设备

GB/T156—2007 标准电压

GB/T191—2008 包装储运图示标志

GB/T2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）

GB7251.1-2013 低压成套开关设备和控制设备第1部分：总则

MT871-2011 矿用防爆低压交流真空馈电开关

AQ1043 -2007 矿用产品安全标志标识

二、基本参数

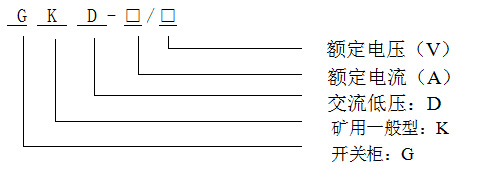

2.1型号含义：

2.2基本参数

额定电压：380V、660V；

额定电流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A；

型式：KY、KA；

防护等级：IP43；

主要保护功能：1) 短路保护；2) 过载保护；3) 漏电保护；4) 过欠压保护；5) 欠电压脱扣功能。

三、原理及结构概述

开关柜外壳采用2mm厚冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。颜色为RAL7035。电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。

四、使用注意事项：

1．开关柜在下列条件下应能正常工作：a) 海拔高度：1000m；b) 环境温度：-20℃～40℃；c) 相对湿度：95%；d) 在无破坏绝缘的气体或蒸汽环境中；

2．安装前应检查名牌，规格参数，防爆型式是否符合要求。

3．使用维护中严禁带电开盖。

4．电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式

5．开关柜设有内外接地端子，安装时须可靠接地“〨”。

6．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。

五、安装与维护

1．安装前检查断路器的规格是否符合要求。

2．.安装前先用500V兆欧表检查断路器绝缘电阻，在周围介质温度20±5℃和相对温度50%-70%时应不小于10MΩ。否则应烘干，待绝缘电阻达到要求方可使用。

3．断路器安装时，其底座应居于水平位置，并用M10螺钉固定。

4．安装时对断路器进行可靠的保护接地，接地处有明显的接地标记。

5．断路器的上进线或下进线，均不改变其技术性能。

6．断路器安装完毕按有关接线图接线后，在主电路通电前（抽屉式断路器抽屉座上的指示在试验装置）应进行下列操作试验。

a.检查欠电压，分励脱扣器及释能（合闸）电磁铁、电动操作机构电压是否相符（断路器合闸前，欠电压脱扣器必须通电）。

b.上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡嗒”一声，即贮能结束，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合（在控制器复位按钮可靠复位情况下），扳动手柄能再次贮能。

c.电动机通电操作至面罩显示“贮能”，并伴随“卡嗒”一声，贮能结束，电动机自动断电，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合。

d.断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“0”按钮，智能控制器的、脱扣试验均应使断路器断开。

7.智能控制器的应用

控制器调整

控制器长延时电流整定：按“清灯”键后，再按“设定”键，直到长延时状态指示灯亮，显示长延时出厂电流整定值，一般为In，电流整定范围为（0.4-1.0）In，根据需要按“+”、“-”键，每按一次以＜2%间隔增减，直到最接近的需要的电流为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时电流整定值已贮存结束。

长延时时间整定：长延时电流整定结束后，再按一次“设定”键，长延时时间状态指示灯亮，显示长延时时间出厂整定值，按“+”键，每按一次时间增加一倍，如时间过长，可再按“-”键，每按一次，时间减少一倍，知道最接近需要的时间为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时时间整定结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间，整定方法同上，只是对应不同状态指示。接地时间整定在“OFF”位置，表示故障状态，接地只报警不脱扣；瞬动整定在“OFF”位置，表示该保护取消，控制器在整定过程中，一旦有故障信号，则自动封锁功能，进入故障处理状态。

控制器各种保护参数，不得交叉设定。控制器保护优先级如下：长延时＜短延时＜瞬时。对用于重合闸的，ILc2设定值小于ILc1，控制器参数全部整定好后，再按一次“清灯”键，或断电复位一次，使控制器处于运行状态。

六、故障与维修

序号	故障现象	产生原因	排除方法
1	断路器不能合闸	欠压脱扣器无电源电压、未接通。智能控制器动作后，控制器面板上部的红色按钮没有复位。操作机构未储能。抽屉式本体未处于“连接”或“试验”位置。 “断开位置钥匙锁”处于闭锁状态。	检查线路，接通欠压脱扣器电源。按下复位按钮。手动或电动机使机构储能。用摇手柄将断路器本体摇至“连接”或“试验”位置。用专用钥匙打开钥匙锁。
2	断路器不能电动储能	电动操作机构电源未接通电源容量不够	检查线路，接通电源检查操作电压应大于85%Us
3	闭合电磁铁不能使断路器合闸	无电源电压电源容量不够辅助触头常闭点不通	检查线路，接通电源检查操作电压应大于85%Us 检查触点状态或调整辅助超程
4	分励脱扣器不能使断路器断开	无电源电压电源容量不够辅助触头常闭点不通	检查线路，接通电源检查操作电压应大于70%Us 检查触点状态或调整辅助超程
5	故障电流均超过长延时、短延时、瞬时整定值、只出现瞬时动作，无短延时、长延时动作	长延时、短延时、瞬时整定值设定值设定不合理，整定在同一电流值范围	按Ir1＜Ir2＜Ir3的原则及考虑其动作范围，重新设定
6	断路器频繁跳闸	现场过负荷运行引起过载保护跳闸，由于过载热记忆功能未能及时断电清除，又重新合闸。	控制器断电一次，或30min后再合闸断路器。
7	抽屉式断路器摇手柄不能插入断路器	抽屉式导轨或断路器本体没有完全推进去	把导轨或断路器本体推到底
8	抽屉式断路器本体在断开位置时不能抽出断路器	摇手柄未拔出断路器没有完全到达“分离”位置	拔出摇手柄断路器完全摇到“分离”位置
